  当前位置:首页-LY518AC-220型磁轭式磁粉探伤仪

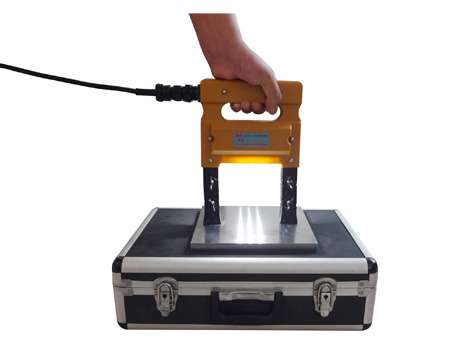

LY518AC-220型磁轭式磁粉探伤仪

产品说明:

一、概述
LY518AC-220型磁轭式磁粉探伤仪是小型便携式无损检测的专用仪器,是采用磁场磁化工件的原理设计而成的小型无损检测仪器,具有对被探工件的裂纹显示清晰,性能可靠稳定和操作方便等诸多特点。此仪器利用直接缠绕于探头上的线圈,产生感应磁场,磁化工件。本设备具有体积小、重量轻、提升力大和活动关节或调等特点,适应平面焊缝、角焊缝、钢管、压力容器、管道、轴及形状复杂的零件的探伤。此仪器随机带有LED照明灯,极大方便客户的使用;其特点是亮度大、寿命长、更换方便,是便携式磁粉探伤仪的一次技术革新。
二、主要技术指标
  1、输入电压:~220V±10%,50-60HZ;
   2.工作电流:AC2A;
   3、探头极距:20-200mm;
   4、提升力:7.5kg(平面);
   5、仪器重量:2.9kg;
   6、灵敏度:A型试片显示清晰;
   7、电源电缆:5.5米;
   8、工作温度:-10-50℃;
   9、外形尺寸:190*248*56mm
   10、工作周期:2分钟开-2分钟关;
   11、LED照明灯:3W。
三:主要结构特点
附件电源电缆是一根三芯电缆,一端通过圆形三芯航空插头插入探头,另一端与交流-220V插座相连。配套探头采用高强度绝缘材料制成,检验合格后用环氧树脂胶连成一体,达到既密封绝缘,又不易损坏,操作舒适;探头上有活动关节,可供用户在特定的工作上使用;也可使用平面磁轭的两边,具体是看所磁化的工件形状。
四、使用与维修
 1、先将电源电缆与探头连接旋紧,再通~220V交流电。
 2、根据被探工件的形状不同,调节探头的角度或取下活动关节;
 3、使用此探伤仪之前,先将探头与被探工件接触好,在被探工件面上喷洒上磁粉或磁悬液,这时按下探头手把上的充磁开关,工作呈磁化状态,松开按钮开关,观察工件是否有磁痕,工件上如有裂纹,在磁化时有裂纹的地方就会聚结磁粉,就形成磁痕。
五、注意事项
1、仪器使用时,避免空载工作,防止产生不必要的温升或损坏;
2、使用探头时,端面与被检测工件要保持良好地接触,再按下手把上的充磁按钮开关,此时探伤效果最好,探头应避免碰撞,保持清洁;
3、在使用时,如果发现探头线包有发热情况,应适当休息后再投入使用;如果发现探头线包发热严重,应立刻停止工作,检查故障原因,经检修后再使用,否则会损坏探头;
4、仪器停止使用时,应切断配电板上的电源开关。
5、探伤结束后,在探头的活动关节部位,应清除杂物并加注润滑油。
6、磁悬液使用水剂时,应加入适量防锈剂。
7、不要盲目使用,不要接近高温物体;不要在雨中工作,喷洒磁悬液切勿喷到开关、插座上;
8、如LED照明灯损坏,可以联系厂家维修;用户也可以从厂家购买LED灯,自行安装;
六、操作步骤
1、工件表面预处理
清除工件表面的污物,如油污、铁锈、涂料层、毛刺及灰尘、氧化皮和金属屑等。
2、磁化与磁粉介质的施加
磁化时,磁头必须与工件表面紧密接触,一边通电,一边喷洒磁粉,干法检测必须在工件表面和磁粉完全干燥的条件下进行,否则表面会粘附磁粉,使衬底变差影响缺陷观察。干法检测在整个磁化过程中要一直保持通电磁化,只有观察磁痕结束后才能撤除磁化磁场。施加磁粉时,干粉应呈均匀雾状分布于受检工件表面。
七、装箱配置
1、磁轭式磁粉探伤仪  1  台
 2、输入电源线        1  根
 3、磁      膏        1  盒
 4、电      笔        1  枝
 5、说  明  书        1  份
 6、合  格  证        1  份
 7、保  修  卡        1  份
