CEE-1交直流磁粉探伤仪

产品说明:

一、概述

CEE1型电磁轭探伤仪是小型便携式无损检测探伤仪的专用仪器,是采用磁场磁化工件的原理设计而成的小型仪器,具有对被探工件的裂纹显示清晰,性能可靠,稳定和操作方便等特点。该仪器具有交流、直流分别磁化工件功能,对检测不同类型的材料有显著的效果,对大型铁磁材料及零部件的局部探伤均适用。

仪器利用可控硅组成无触点的电子电路,噪音小、寿命长、体积小、重量轻、提升力大,活动关节可调,为适应探伤的需要该仪器能配三种探头使用(用户可根据需要选配另两种探头)特别适用地平焊缝、角焊缝、钢管、压力容器、管道、轴及形状复杂的零部件的探伤。

二、技术性能

1、输入电压:~220V±10%50HZ

2、输出电压:AC36VDC8V

3、工作电流:输入5A,输出AC8A~15A

4、探头极距:

①磁轭探头:0250mm可调

②马蹄探头:0165mm可调

③磁环:Φ150 mm范围

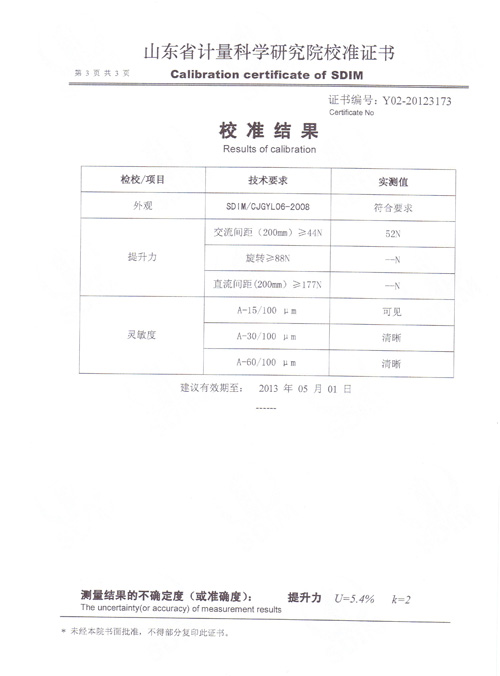

5、提升力:

①磁轭探头:AC大于5kgDC 36kg

②马蹄探头:AC大于4kg

③磁环:AC1800AT

6、探头重量:

①磁轭2kg  ②马蹄2kg  ③磁环2.5kg

7、仪器重量:5.5

8、仪器尺寸:230×110×165mm

9、灵敏度;A型试片显示清晰

三、主要结构特点

CEE1型电磁轭探伤仪的所有电子元件及零部件,全部安装在箱内,一般不会脱落,电路采用彩色软线引出,便于辨别,维修。整个仪器布局合理,结构紧凑,设计合理,使用操作方便,整机的重量平衡,携带方便。

附件电源电缆是一根三芯电缆,一端通过圆形三芯航空插入仪器面板的~220V插座相连。面板上设有电源开关、电源指示、充磁指示、保险丝,以便操作者识别操作。

配套探头采用高强度绝缘材料制成,检验合格后肜环氧树脂胶连成一体,达到既密封绝缘,又不易损坏,操作也比较舒适,探头上有活动关节,可供用户在特定的工件上使用也可用平面磁轭,具体是看所磁化工件形状,来决定使用什么形状探头。

该仪器可配三种探头的适用范围:

1、磁轭探头:配有活动关节、可对平面、曲面工件进行探伤,交、直流两用;

2、马蹄探头:对各种角焊缝,大型工件的内外角进行局部探伤,配有照明灯,适用于球罐内或光线较暗处。该探头可配45°角活动关节而大大提高探伤效率。

3、磁环探头:能满足所有能放入工件的周向裂纹的探伤,可用它来检测工件的疲劳裂痕(疲劳裂痕均垂直与轴向)极为方便,亦可对工件进行远离法退磁。

四、使用与维修

1、使用前应根据被探工件选择适应的探头。

2、先将输出电缆与探头连接旋紧,再将输出电缆的另一端插入面板上的“输出”插座中并旋紧。

3、将电源电缆的航空插头插入面板上“输入”电源插座中,另一端插入单相~220V的电源插座中(带有~220V的电源配电板,必须接地良好),打开面板上的电源开关,此时电源指示灯亮,说明控制电路中已接通电源。

4、手持探头将探头与被探工件接触好,在被探工件上喷洒磁粉或磁悬液这时按下探头手把上的充磁开关,“磁化指示”灯亮,工作呈磁化状态,松开按钮开关,观察工件是否有磁粉,工件上如有裂纹,在磁化时,有裂纹的地方就会聚结磁粉,就形成磁痕。

5、该仪器具有交、直流,当需要直流探伤时将转换开关板向直流位置,此时探头工作电流为直流输出。

6、如有需要调节磁极间距,松开可调关节的蝶形螺母来改变探头的磁极间距,调整好后需拧紧螺母方可工作。

7、在工件被磁化时,即按下探头手把上的充磁开关,所按下的时间不宜太长,一般只需3——5秒即可,时间长会引起不必要的温升和能耗。仪器在工作时出现异常情况,如无法排除时,请与厂方联系。

五、一般故障与检修表:



    检修方法

电源进线接好,打开电源开关,电源指示灯不亮。       1、电源进线断。

2、电源指示灯烧坏或接触不良。

3、控制变压器坏。

维修或更换

按下探头按钮开关,“充磁指示”灯不亮,但探头已充磁     1、充磁指示灯烧坏或接触不良。

2、指示灯上的线断。

维修或更换

按下探头按钮开关,无充磁,充磁指示灯不亮。    1 触发电路坏。

2 主变压器短路或断路。

3 继电器坏

4、输出电缆坏。

逐步维修或

更换

未按开关探头工件       1 可控硅坏。

2、按钮坏    更换



六、注意事项

1、仪器在使用时,应避免空载工作,防止产生不必要的温升或损坏。

2、使用探头时,端面与被检测工件要保持良好的接触,再按下手把上的充磁按钮开关,此时探伤效果最好,探头应避免碰撞、跌落,保持清洁。

3、在使用中,如果发现探头线包发热严重,即停止使用,检查故障原因,经检修后再使用,否则会损坏探头。

4、仪器停止使用时,应切断面板上和配电板上的电源开关。

5、探伤结束后,在探头的活动关节部位,应清除杂物并注润滑油。

七、产品成套性:

1CEE1电磁轭磁粉探伤仪(主机)       1

2、电磁轭探头、马蹄式探头或磁环         1

    (随机只配其中1只)

3、输入电源电缆线                       1

4、输出探头电缆线                       1

55A保险丝                             5

6、照明灯泡12V/5W(马蹄式探头配用)     5

7、产品合格证                           1

8、保修卡                              1

9、说明书                               1
